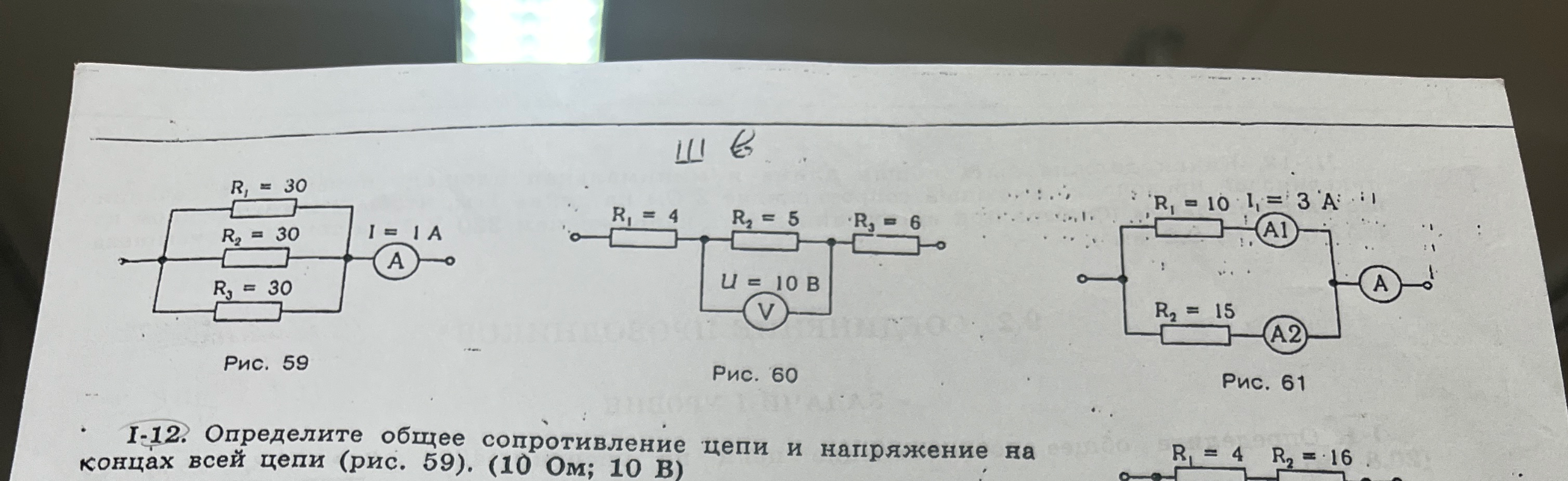

1-12. Определите общее сопротивление цепи и напряжение на концах всей цепи (рис. 59). (10 Ом; 10 В)

Question

Вопрос:

1-12. Определите общее сопротивление цепи и напряжение на концах всей цепи (рис. 59). (10 Ом; 10 В)

Фотография

Ответ ассистента

Accepted Answer

Для решения задачи по рисунку 59 дано: параллельное соединение трёх резисторов с сопротивлениями $R_1 = 30\ \text{Ом}$, $R_2 = 30\ \text{Ом}$, $R_3 = 30\ \text{Ом}$. Ток в неразветвленной части цепи $I = 1\ \text{А}$. 1. Найдём общее сопротивление ($R_{общ}$) при параллельном соединении одинаковых резисторов: $R_{общ} = \frac{R}{n} = \frac{30\ \text{Ом}}{3} = 10\ \text{Ом}$. 2. Найдём общее напряжение ($U$) на концах всей цепи по закону Ома: $U = I \cdot R_{общ} = 1\ \text{А} \cdot 10\ \text{Ом} = 10\ \text{В}$. **Ответ:** Общее сопротивление 10 Ом, напряжение 10 В.

1-12. Определите общее сопротивление цепи и напряжение на концах всей цепи (рис. 59). (10 Ом; 10 В)
