Question

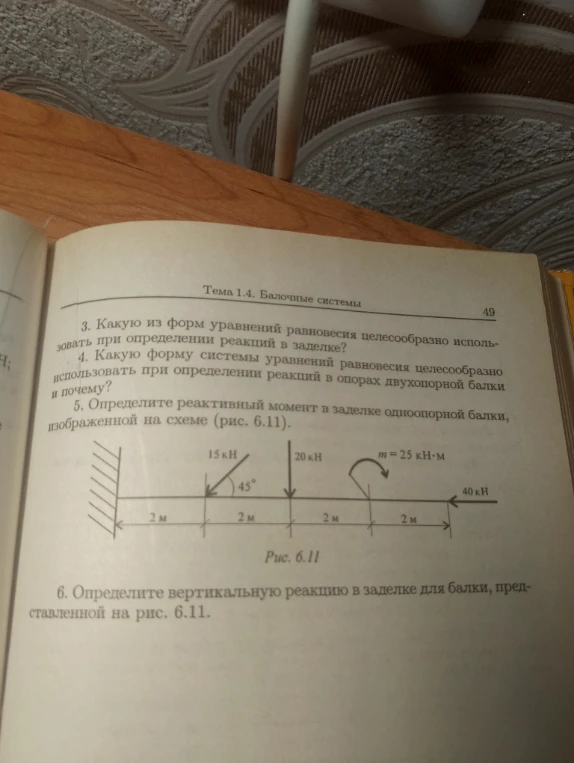

Определите реактивный момент в заделке одноопорной балки, изображенной на схеме (рис. 6.11).

Accepted Answer

Для решения задач воспользуемся условиями равновесия балки: сумма моментов сил относительно точки опоры должна быть равна 0, а сумма проекций всех сил на вертикальную ось также должна быть равна 0. Примем sin(45°) ≈ 0.707. Реакции в заделке направлены против внешней нагрузки. Задача 5. Сумма моментов относительно точки заделки (А): M_A - (15 * 0.707) * 2 - 20 * 4 - 25 = 0. M_A - 21.21 - 80 - 25 = 0. M_A = 126.21 кН*м. Ответ: 126.21 кН*м. Задача 6. Сумма проекций сил на вертикальную ось (Y): R_y - 15 * 0.707 - 20 = 0. R_y - 10.61 - 20 = 0. R_y = 30.61 кН. Ответ: 30.61 кН.

Определите реактивный момент в заделке одноопорной балки, изображенной на схеме (рис. 6.11).
