Вопрос:

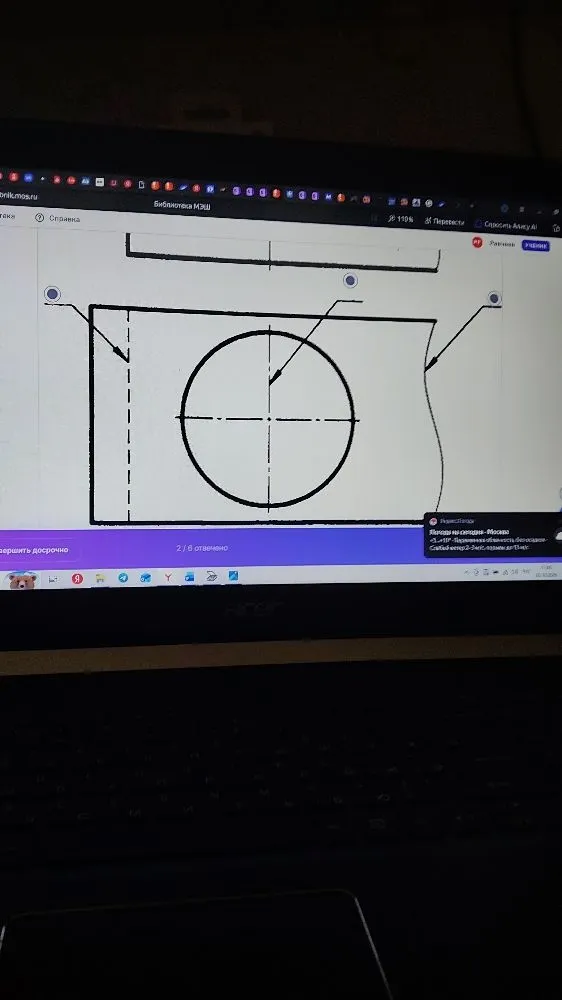

Назовите типы линий, указанные на чертеже.

Назовите типы линий, указанные на чертеже.
Фотография

Ответ ассистента

На рисунке обозначены три типа линий, используемых в черчении: 1. Штриховая линия (слева) — применяется для изображения невидимого контура детали. 2. Штрихпунктирная тонкая линия (в центре круга) — это осевая линия, она проходит через центр отверстия и обозначает ось симметрии. 3. Сплошная волнистая линия (справа) — это линия обрыва, она применяется для сокращения изображения длинных деталей, показывая место разрыва.
